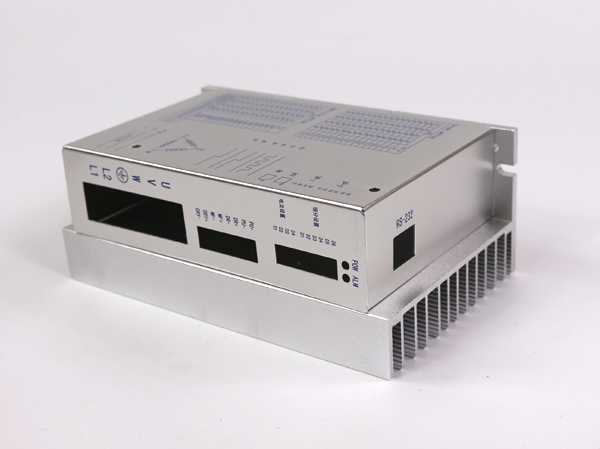

一般的来说电源驱动器外壳处理磁干扰的方法有很多，今天小编就给大家来简单的介绍一下。

1.外壳须接地！通过两个222的Y电容连接输入220V的相线和火线。



2.内部电源的走线尽量采用双绞线，多根的信号走线选用屏蔽线或者多根绞合线！



3.电源的输出负极不要接外壳，要通过103的Y电容，在输出的端子处就近连接外壳，并在输出正负端子之见并联CBB等类型的无感电容，容量应大于等于104（0.1uF）。



4.内部如果有多个相互隔离的独立电源，则任意一个电源的输出负极，都应采取类似上一条的办法处理。



5.前级如果是开关电源，且带有地线而地线连接了输出负极，应摘除原来的地线与输出负极的连接点，改为通过103的Y电容连接输出负极，电源的地线和屏蔽层要和外壳（地）连接。
